پچ کورد چیست ؟ – آشنایی با کاربرد انواع پچ کورد

کابل‌های شبکه دنیای بزرگی دارن، مثلا میشه به نوع شیلددار و بدون شیلد یا دسته‌بندی‌های مختلف Cat کابل شبکه اشاره کرد. پچ کورد هم یک نوع کابل شبکه‌ است با این تفاوت که کوتاه شده و دو سر اون یک سوکت قرار گرفته. پچ کوردها هم دقیقا مثل کابل‌های شبکه انواع مختلفی دارن که هرکدوم برای کار مخصوصی مناسبن. با ما همراه باشین تا راجع به اینکه پچ کورد چیست اطلاعاتی به‌دست بیاریم.

پچ کورد شبکه چیست ؟

پچ کورد چیست

پچ کورد همون‌طور که بالاتر گفتیم همون کابل شبکه ‌است که دو سر اون سوکت نصب شده و طول کوتاه پچ کورد اون رو برای استفاده در فواصل کوتاه مناسب کرده. حتما یکی از این پچ کوردها رو در خونه یا محل کار دیدین و از اون برای وصل کردن مودم یا روترتون به کامپیوتر یا لپ‌تاپ استفاده کردین.

پچ کوردها برای انتقال صدا و تصویر هم کاربرد دارن ولی پچ کورد شبکه از نوع زوج‌های به هم تابیده شده ‌است که اطلاعات و داده‌ها رو منتقل می‌کنه.

پچ کورد فیبر نوری چیست ؟ این پچ کورد از نوع اپتیکاله که اطلاعات رو به شکل نور منتقل می‌کنه. انواع پچ کورد فیبر نوری عبارت‌اند از:

  • پچ کورد LC
  • پچ کورد SC
  • پچ کورد ST
  • پچ کورد FC
  • پچ کود MTRJ
  • پچ کورد E2000
  • پچ کورد MU
  • پچ کورد MPO/MTP
پچ کورد فیبر نوری

کابل پچ کورد میتونه طول‌های 30 سانتی‌متر الی 20 متر داشته باشه. دو سر پچ کورد شبکه سوکت RJ45 نصب شده.

انواع پچ کورد شبکه

انواع پچ کورد با استاندارد‌های مختلفی دسته‌بندی میشه.

استاندارد Cat یا Category

تقریبا اکثر تجهیزات شبکه با یک استاندارد مخصوصی تولید میشن. این استاندارد که با نام Cat شناخته میشه انواع مختلفی داره ولی Cat های پرکاربرد در شبکه Cat6، Cat5e Cat6a و Cat7 هستن. Cat ها نسل اون قطعه و سرعت و فرکانس اون رو نشون میدن که هر چی این نسل بالاتر باشه (عدد بیشتری داشته باشه مثل Cat7) کیفیت بهتر و سرعت بالاتری داره. پچ کورد Cat6 از رایج‌ترین‌ها محسوب میشه.

انواع Cat پچ کورد

یک نکته‌ای رو که باید در نظر داشته باشین اینه که تجهیزات شبکه باید دسته‌بندی Cat یکسانی داشته باشن تا بتونن به خوبی کنار هم کار کنن پس اگه پچ پنلتون Cat5e هستش، حتما از پچ کورد Cat5e استفاده کنین.

به نظرتون بهترین Cat پچ کورد چیست ؟ آخرین و جدیدترین استاندارد Cat8، Cat هستش که سرعت باورنکردنیه 40 گیگابیتی داره و با فرکانس 2000 مگاهرتزی کار می‌کنه. البته از همه‌ی Cat ها گرون‌تره.

پچ کورد Cat8

نویزپذیری در پچ کورد چیست ؟

بعضی از پچ کورد ها مثل کابل‌های شبکه با پوششی فلزی ساخته میشن که اثر نویز رو کاهش بدن. این پچ کورد ها با نام شیلد دار معروفن. شیلد پچ کورد شبکه چیست ؟ شیلد پچ کورد شبکه میتونه همه‌ی جفت سیم‌ها رو یا هر جفت سیم رو به‌صورت تکی بپوشونه.

البته پچ کورد بدون شیلد هم تولید میشه که رایج‌ترین نوع پچ کورده. در نظر داشته باشین سوکت همه‌ی پچ کورد ها به غیر از U/UTP شیلد دار هستن.

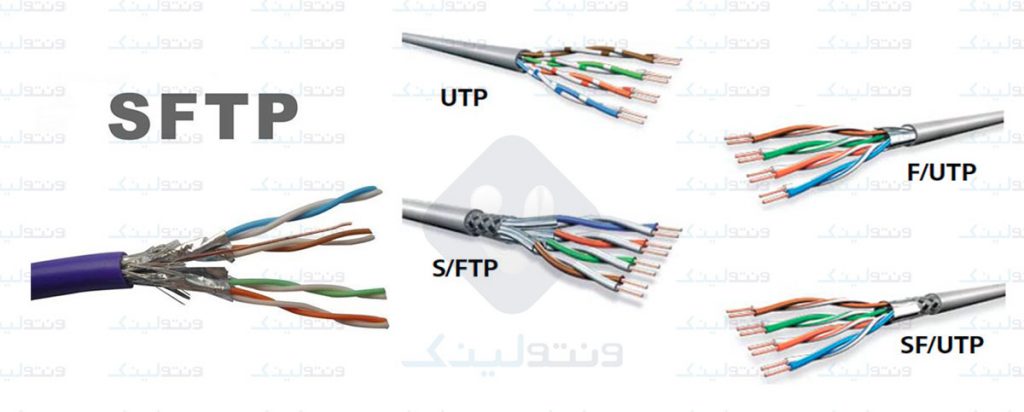

پچ کورد شبکه SFTP با Utp چه فرقی دارد
  • پچ کورد های U/UTP یا UTP: این نوع پچ کورد همون‌طوری که از اسمش پیداست توسط شیلدی محافظت نشده.
  • پچ کورد های FTP یا F/UTP: همه‌ی جفت سیم‌های پچ کورد FTP توسط یک فویل پوشیده شدن.
  • پچ کورد های S/UTP: در پچ کورد S/UTP یک شیلد توری فلزی دور همه‌ی جفت سیم‌ها کشیده شده.
  • پچ کورد SFTP یا SF/UTP: پچ کورد های SFTP در برابر نویز مقاومت خیلی خوبی نشون میدن چون توسط یک فویل و یک توری فلزی محافظت میشن.
  • پچ کورد های S/FTP: هر جفت سیم در پچ کورد S/FTP با یک فویل پوشیده شده و همه‌ی جفت سیم‌ها رو یک توری فلزی در بر گرفته.
  • پچ کورد های F/FTP یا FFTP: هر جفت سیم یک فویل اختصاصی داره همچنین یک فویل بزرگ همه‌ی جفت سیم‌ها رو پوشونده.
  • پچ کورد U/FTP: هر جفت سیم توسط یک فویل محافظت میشه.

مارک‌ها و برندهای معروف تولید کننده پچ کورد

لگراند و نگزنس
  • پچ کورد نگزنس : پچ کورد های نگزنس در انواع Cat مثل Cat6 تولید میشن. این برند فرانسوی با تولید تجهیزات شبکه با کیفیت بالا، خواسته‌های خریدارهای خودش رو برآورده می‌کنه.
  • پچ کورد لگراند : لگراند هم مثل نگزنس فرانسویه و کیفیت خیلی خوبی داره. پچ کورد لگراند با شیلدهای مختلف مثل SFTP تولید میشه و استانداردهای متنوعی هم داره مثل پچ کورد Cat5e.

حرف آخر

پچ کورد میتونه در اتصالات کوتاه کمکتون کنه و همچنین به خاطر تنوع رنگی که داره قابل تشخیصه و راحت‌تر مدیریت میشه. در این مقاله به سوال پچ کورد چیست پاسخ دادیم و انواع پچ کورد شبکه رو با هم بررسی کردیم.

مرسی که تا اینجا همراه ما بودین. اگه سوالی راجع به تجهیزات شبکه مثل پچ کورد دارین از ما بپرسین.

پچ کورد شبکه چیست؟

پچ کورد شبکه همون کابل شبکه ‌است که کوتاه شده و دو سر اون سوکت قرار گرفته.

پچ کورد Cat5e چه فرقی با پچ کورد Cat6 داره؟

پچ کورد Cat6 سرعت و فرکانس بالاتری در انتقال اطلاعات نسبت به پچ کورد Cat5e داره.

پچ کورد SFTP چیست؟

پچ کورد SFTP یعنی یک پچ کورد شیلد داره که دور همه‌ی جفت سیم‌های داخلش یک فویل و یک توری فلزی برای ارتینگ بهتر کشیده شده.
